DeLonghi ECAM séria – výmena horného piesta varnej jednotky

Ak kávovar nepripravuje kávu, ale horúca voda funguje normálne, horný piest môže byť upchatý. Ukážeme vám, ako ho demontovať a vymeniť.

Čo budete potrebovať

Náročnosť: Stredná | Odhadovaný čas: 15 – 30 minút

Náradie

• Bezpečnostný skrutkovač TR10 Torx
• Krížový skrutkovač Phillips #1
• Bit T20 Torx
• Imbusový kľúč 4 mm
• Imbusový kľúč 2 mm

Postup opravy krok za krokom

Krok 1

⚠️ Upozornenie: Odpojte napájací kábel!

Odstráňte všetky príslušenstvá, ako sú nádržka na vodu, zásuvka na zvyšky kávy a varná jednotka.

Otočte kávovar zadnou stranou k sebe.

Odskrutkujte päť bezpečnostných skrutiek Torx T20.

💡 Poznámka: Malá prekážka: Tieto skrutky majú v strede kolík, preto musí mať skrutkovač v hrote otvor.

Krok 2

Vyberte zadný kryt.

Ihneď sú viditeľné nasledujúce komponenty:

mlynček

čerpadlo

prietokomer

Krok 1

Posuňte bočný panel dozadu približne o 1,5 cm.

Nadvihnite a odoberte panel.

Odhalia sa nasledujúce komponenty:

Ohrievač

Expanzná komora

Ozubený pohon

Parný ventil

Krok 1

V závislosti od modelu je potrebné odstrániť parný kohútik/výpust vody – v tomto kroku sa vyskytujú drobné rozdiely.

Vytiahnite plastovú poistku na parnej tryske.

Vytiahnite parnú trysku smerom k sebe.

Krok 2

Opatrne stiahnite páčku parného kohútika. Na páčenie používajte výhradne plastový nástroj, aby ste nepoškodili rámček.

Krok 3

Ak ste tak ešte neurobili, odoberte aj pravý kryt pri nádržke na vodu.

Odskrutkujte štyri krížové skrutky, ktoré držia horný kryt.

Mierne nadvihnite horný kryt. Môže trochu držať.

💡 Poznámka: Neodstraňujte horný kryt úplne – niektoré modely majú k ohrievaču šálok pripojené káble.

Ak je prítomný ohrievač šálok, odskrutkujte maticu SW7, ktorou sú pripojené dva zeleno-žlté káble, a uvoľnite ju. Dva hnedé káble na druhej strane môžu zostať, ak kryt len položíte navrch.

Horný kryt položte navrch alebo ho úplne odstráňte.

Krok 1

Je potrebné odstrániť aj zostávajúci predný kryt.

Odskrutkujte dve skrutky na ľavej strane.

Odskrutkujte jednu skrutku na pravej strane.

Opatrne stiahnite predný kryt smerom nadol. Môže trochu držať.

Krok 2

Odskrutkujte dve skrutky na ovládacom paneli.

Opatrne nadvihnite ovládací panel a odložte ho nabok.

💡 Poznámka: Neodstraňujte panel úplne – je stále pripojený plochým káblom. Kábel môžete vytiahnuť a panel odložiť nabok, prípadne ho na jednej strane voľne priskrutkovať.

Krok 3

Odskrutkujte dve skrutky na výpusti kávy.

Nadvihnite výpust kávy.

Na zadnej strane výpusti stiahnite silikónovú hadičku a výpust odoberte.

Krok 4

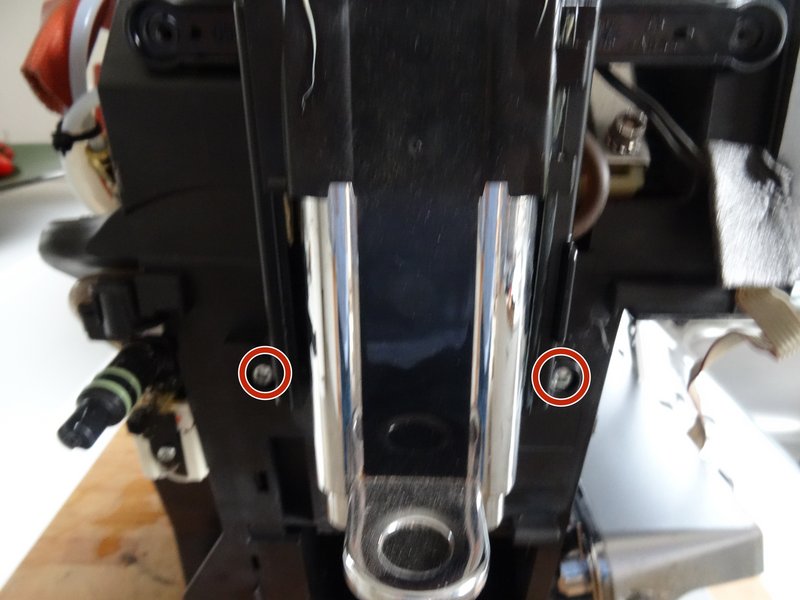

Držiak horného piesta je upevnený dvomi skrutkami na ľavej strane. V závislosti od modelu je potrebné tieto skrutky najprv odkryť.

Prvý obrázok ukazuje model s prídavným parným ohrievačom. Tu je potrebné parný ohrievač odskrutkovať (jedna krátka skrutka hore, jedna nižšie), potom ho možno vytiahnuť o niekoľko centimetrov.

Druhý obrázok ukazuje model s manuálnym parným kohútikom. Tu je potrebné uvoľniť dve skrutky na kohútiku a parný kohútik mierne odsunúť nabok.

Keď sú obe skrutky odkryté, odskrutkujte ich.

Krok 5

💡 Poznámka: Na hornom varnom pieste sa nachádza šesť prípojov: tri tlakové vedenia horúcej vody, jedno beztlakové vedenie odpadovej vody, hadicové vedenie k výpusti kávy a dva káble k mikrospínaču. Všetky je potrebné najprv odpojiť.

Vytiahnite svorku vľavo hore a uvoľnite tlakové vedenie. Dávajte pozor na O-krúžkové tesnenie. Môže zostať na vedení alebo na prípoji. Pri spätnej montáži ho podľa možnosti vymeňte za nový.

Vytiahnite svorku v strede a uvoľnite tlakové vedenie. Dávajte pozor na O-krúžkové tesnenie. Môže zostať na vedení alebo na prípoji. Pri spätnej montáži ho podľa možnosti vymeňte za nový.

Vytiahnite svorku vľavo dole a uvoľnite tlakové vedenie. Dávajte pozor na O-krúžkové tesnenie. Môže zostať na vedení alebo na prípoji. Pri spätnej montáži ho podľa možnosti vymeňte za nový.

Krok 6

Odpojte dva ploché konektory z prípoja mikrospínača.

Krok 7

Stiahnite čiernu ochranu proti ohybu na strednom tlakovom vedení.

Krok 8

Odskrutkujte dve imbusové skrutky (4 mm).

Odoberte nerezovú konzolu.

Krok 9

Pretiahnite tlakové hadičky, ktoré prekážajú, cez otvory na ľavej strane.

Odpojte prípadnú silikónovú hadičku.

Nosná doska horného piesta je teraz voľná. Je však veľmi tesná a jej vybratie je náročné. Buďte trpezliví a pracujte opatrne. Dbajte na to, aby ste nepoškodili plochý kábel vedúci k ovládaciemu panelu.

Záver

Pri spätnej montáži postupujte v opačnom poradí krokov.

Často kladené otázky

Ako zistím, že horný piest varnej jednotky DeLonghi ECAM je potrebné vymeniť?

Najčastejším príznakom je, že z kávovaru nevychádza káva, ale horúca voda tečie normálne. To zvyčajne naznačuje, že horný piest je upchatý alebo opotrebovaný a je potrebná jeho výmena. Správny náhradný horný piest pre váš model DeLonghi ECAM nájdete na Brewive.

Aké náradie potrebujem na výmenu horného piesta varnej jednotky DeLonghi ECAM?

Budete potrebovať bezpečnostný bit Torx T20 s otvorom v strede (na prispôsobenie sa kolíku v bezpečnostných skrutkách), krížový skrutkovač a plastový páčiaci nástroj na bezpečné odstránenie páčky parného kohútika bez poškodenia rámčeka. Brewive ponúka náhradné diely a pomôže vám zabezpečiť správny piest pre váš konkrétny model ECAM.

Zvládnem výmenu piesta DeLonghi ECAM sám, alebo potrebujem odborníka?

Túto opravu zvládne aj šikovný domáci kutil, avšak zahŕňa demontáž viacerých panelov, odstraňovanie bezpečnostných skrutiek a prácu v blízkosti vnútorných komponentov, ako sú ohrievač a čerpadlo. Pokiaľ najprv odpojíte kávovar od elektriny a budete postupovať podľa návodu krok za krokom, zvládnete to aj doma. Brewive ponúka náhradný horný piest varnej jednotky spolu s podrobným návodom na podporu vašej opravy.

Kde môžem kúpiť náhradný horný piest varnej jednotky pre môj kávovar DeLonghi ECAM?

Kompatibilný náhradný horný piest si môžete zakúpiť priamo na Brewive, kde nájdete diely špeciálne pre kávovary DeLonghi ECAM. Skontrolujte si presné číslo modelu, aby ste sa uistili, že diel sedí.

Prečo skrutky zadného panelu môjho DeLonghi ECAM vyžadujú špeciálny skrutkovač?

DeLonghi používa bezpečnostné skrutky Torx T20 s malým kolíkom v strede, čo bráni použitiu štandardných bitov Torx. Potrebujete bezpečnostný bit Torx T20 s dutým stredom, do ktorého sa kolík zmestí. Ak si objednávate náhradný piest z Brewive, je dobré mať tento špeciálny bit pripravený ešte pred začatím opravy.
