Nivona Caferomatica 838 Výmena vypúšťacieho ventilu

Ak káva už správne netečie, príčinou je často vypúšťací ventil. Na prístup k vypúšťaciemu ventilu je potrebné odpojiť pohon. Tu vám ukážeme, ako na to.

Poznámka: Niektoré obrázky pochádzajú z iného modelu. Drobné vizuálne rozdiely nemajú vplyv na postup opravy.

Čo budete potrebovať

Náročnosť: Stredná | Odhadovaný čas: 15 – 30 minút

Náradie

• Skrutkovač Torx T10
• Plochý skrutkovač 3/32" alebo 2,5 mm

Postup opravy krok za krokom

Krok 1

⚠️ Upozornenie: Nezabudnite: Odpojte napájací kábel.

Odstráňte všetko príslušenstvo: nádržku na vodu, odkvapkávaciu misku, veko zásobníka na kávu. Vysypte všetky kávové zrná.

Otvorte servisné dvierka a vyberte sparzovací jednotku.

Krok 2

Zadný kryt je zaistený piatimi skrutkami Torx T10. Odskrutkujte ich.

Stiahnite zadný kryt smerom od spodnej časti.

Demontáž horného krytu

Horný kryt je zaistený na niekoľkých miestach. Západky sa otvárajú dosť ťažko.

Zasuňte malý plochý skrutkovač do otvorov zdola. Opatrne zatlačte západky na strane so sparzovacou jednotkou smerom von, kým sa neuvoľnia. Súčasne nadvihnite horný kryt smerom nahor.

Obrázok 2 zobrazuje úchytku, do ktorej západka zapadá.

Krok 4

Na strane s nádržkou na vodu sú zárezy. Zasuňte skrutkovač a odtlačte západky. Súčasne potiahnite horný kryt vzadu nahor.

Nadvihnite kryt približne do uhla 30°. Potom ho vytiahnite spod predného okraja. Drží pomerne pevne.

💡 Poznámka: Kryt ešte neodstraňujte, pretože je stále pripojený káblami.

Stiahnite plochý konektor a odstráňte horný kryt.

Krok 5

Nadvihnite bočný panel na strane s nádržkou na vodu smerom nahor a odstráňte ho.

Stiahnite silikónovú hadičku z nádržky na vodu.

Krok 6

Nadvihnite bočný panel na strane so sparzovacou jednotkou smerom nahor a vyberte ho.

Krok 1

Tu vidíte pohon na strane s nádržkou na vodu.

Je čiastočne ukrytý pod elektronickou skriňou. Tú je potrebné odpojiť a posunúť nabok.

Na uľahčenie demontáže sa odpojí aj ohrievač – je upevnený iba dvoma skrutkami.

Krok 2

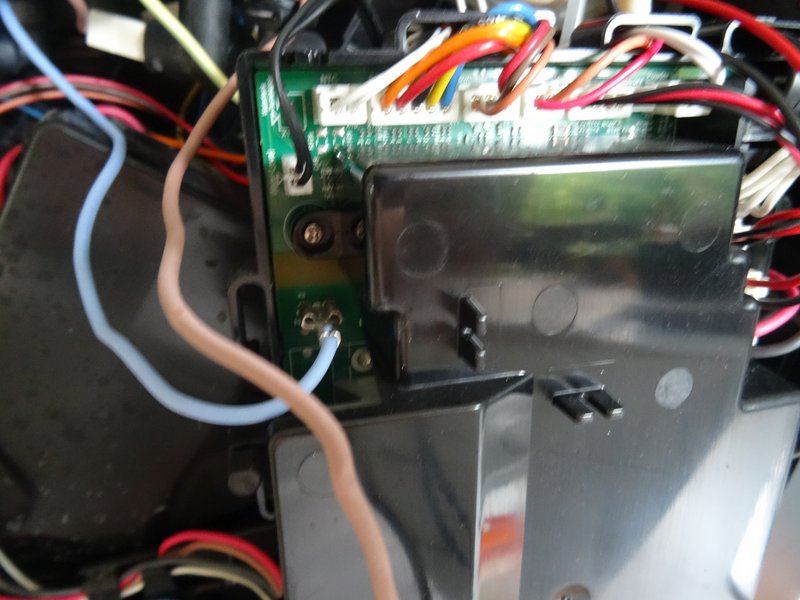

Najprv odpojte niektoré káble na ľavej strane elektronickej skrine, aby ste ju neskôr mohli posunúť doprava. Väčšina káblov môže zostať pripojená. Odfoťte si ich, aby ste ich neskôr správne zapojili.

Krok 3

Elektronická skriňa je zaistená na troch miestach skrutkami Torx T10. Odskrutkujte ich.

Posuňte elektronickú skriňu doprava, aby neprekážala.

Krok 4

Konzola ohrievača je v hornej časti zaistená dvoma skrutkami Torx T10. Odstráňte ich.

💡 Poznámka: Všetky pripojenia ohrievača môžu zostať zapojené.

Vyberte ohrievač a odložte ho nabok.

Krok 5

Otočte kávovar tak, aby strana so sparzovacou jednotkou smerovala k vám.

Odskrutkujte päť skrutiek Torx T10, ktoré zaisťujú kryt nad spojovacím dielom.

Odstráňte kryt.

Krok 6

Odskrutkujte skrutky Torx T10, ktoré zaisťujú pohon.

Tlaková hadica od ohrievača je pripojená k jednotke, presnejšie k vypúšťaciemu ventilu, pomocou svorky. Potiahnite svorku k sebe a vysuňte hadicu doľava.

Krok 7

Otočte kávovar späť tak, aby strana s nádržkou na vodu smerovala k vám.

Na spodnom okraji pohonu sa nachádza prídržná lišta. Odskrutkujte skrutku Torx T10 na prídržnej lište a stiahnite ju.

Krok 8

V závislosti od typu opravy, ktorú chcete vykonať, možno bude potrebné odpojiť elektrické pripojenia na pohone. Odfoťte si ich, aby ste ich neskôr správne zapojili.

Na pohone je kryt. Môžete ho odstrániť, aby ste sa dostali k mikrospínačom. Kryt je zaistený tromi klipmi, ktoré sa dajú ľahko uvoľniť skrutkovačom.

Krok 9

Teraz môžete opatrne vybrať pohon. Dbajte na to, že vypúšťací ventil je stále zasunutý v gumenej hadici v spodnej časti.

Krok 1

Vypúšťací ventil je teraz voľne prístupný.

Skrutkovačom stlačte pružinu v spodnej časti a vyberte ju.

Vyberte hornú sivú časť ventilu. Svetlú časť ventilu mierne zatlačte nadol a vyberte ju.

Záver

Pri spätnej montáži postupujte v opačnom poradí krokov.
