Otvorenie modelov Philips EP

Pri väčšine opráv je potrebné zariadenie otvoriť. Pri modeloch EP to nie je žiadny veľký problém.

Poznámka: Modely EP 5xxx pochádzajú zo staršej rady Saeco. Porovnajte so Saeco Minuto.

Tento návod môže pomôcť aj pri modeloch Saeco a ďalších plne automatických kávovaroch od Philips a Gaggia – všetky zariadenia pochádzajú od rovnakého výrobcu a sú veľmi podobne konštruované.

Čo budete potrebovať

Náročnosť: Stredná | Odhadovaný čas: 15 – 30 minút

Náradie

• Skrutkovač Torx T10

Podrobný návod na opravu

Krok 1

⚠️ Upozornenie: Nikdy nezabudnite: Odpojte napájací kábel!

Odstráňte všetko príslušenstvo, ako je zásobník na vodu, varná jednotka, veko zásobníka na zrnká a odkvapkávacia miska. Odstráňte všetky kávové zrnká.

Otočte stroj tak, aby bol zadnou stranou k vám. Odskrutkujte dve skrutky T10 Torx na spodnej hrane. Potiahnite zadný kryt na spodnej hrane smerom von a sklopte ho nadol.

Dôležité je, aby boli nasledujúce časti dobre viditeľné:

Základná doska

Čerpadlo

Prietokomer

Vykurovacie teleso

Krok 2

Odskrutkujte tri skrutky T10 Torx v zásobníku na kávové zrnká.

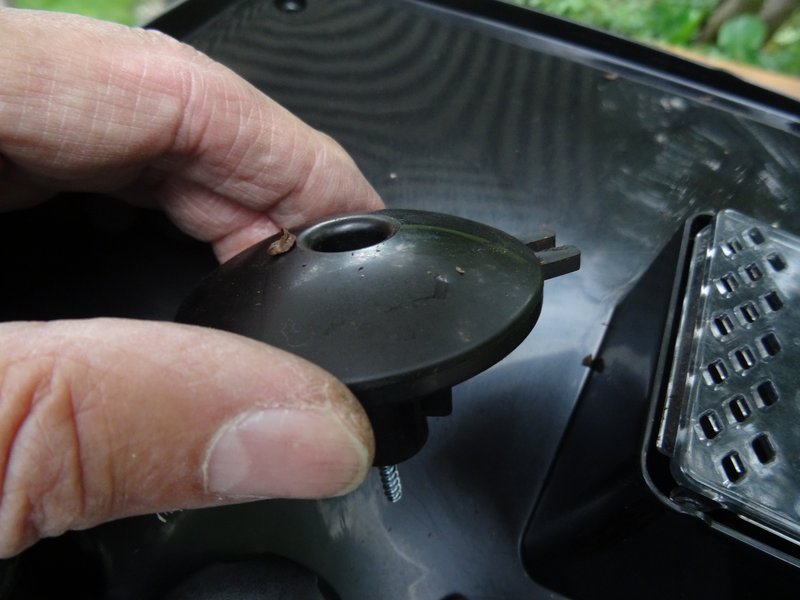

Krok 3

Odstráňte všetky zrnká z otvoru na ochrannom kryte mlynčeka. Objaví sa skrutka T10 Torx.

Odskrutkujte skrutku T10 Torx z ochranného krytu.

Nadvihnite ochranný kryt nahor.

Krok 4

Mierne nadvihnite horný kryt na zadnej hrane.

Pri spätnej montáži sa uistite, že ovládanie mlynčeka správne dosadá.

Krok 5

Vytiahnite horný kryt spod predného krytu a položte ho mierne nabok.

Odskrutkujte obe skrutky T10 Torx pripevnené k bočným krytom.

💡 Poznámka: Horný kryt môžete úplne odstrániť, najmä ak potrebujete pracovať na mlynčeku. Ak však chcete neskôr sledovať fungovanie stroja, položte ho späť na pôvodné miesto.

Na obrázku 2 je vidieť mlynček, ktorý sa teraz dá jednoducho sňať.

Ak chcete opraviť mlynček: tu sú pokyny Výmena keramického mlynčeka, motora a snímača Philips

Krok 6

Oba bočné panely sú stále priskrutkované k spodnej hrane predného krytu. Odskrutkujte obe skrutky T10 Torx odtiaľto.

Posuňte oba bočné panely mierne dozadu a vyberte ich zo spodnej hrany.

Záver

Pri spätnej montáži zariadenia postupujte v opačnom poradí krokov.
