Výmena prevodového motora Jura ENA micro

Prevodový motor sa môže časom pokaziť. Častou chybou je vytrhnutie jedného z upevňovacích očiek. Kávovar potom len hlasno rachotí. Motor je následne potrebné úplne vymeniť.

Čo budete potrebovať

Náročnosť: Stredná | Odhadovaný čas: 15 – 30 minút

Nástroje

• Precision 4 mm Screwdriver Oval Drive Bit
• T20 Torx Screwdriver Bit
• T15 Torx Screwdriver
• TR10 Torx Security Screwdriver
• Opening Picks (Set of 6)

Náhradné diely

• Antrieb/Drive

Podrobný návod na opravu

Krok 1

⚠️ Upozornenie: Vytiahnite napájací kábel zo zásuvky!

Odstráňte všetko príslušenstvo, ako napríklad nádrž na vodu, zásuvku na kávový výluh a veko zásobníka na zrnká.

Vysypte všetky kávové zrnká.

Horné kryty

💡 Poznámka: Horné kryty nie je nutné odstraňovať pri každej oprave. Pre dôkladné čistenie sú však nevyhnutné. Horné kryty sa môžu ľahšie uvoľniť, ak najprv odstránite bočné panely. Postup je pomerne zložitý.

Vypáčte stredný ventilačný kryt nahor.

Krok 3

Pomocou spudgera zatlačte na oboch stranách vyznačenej oblasti. Tým sa odomkne predný kryt okolo vypínača. Následne ho môžete nadvihnúť spredu a vytiahnuť šikmo von.

Ak sa bočné otvory pre spudger nedajú nájsť, ide o mierne odlišný model. Pri tejto verzii musíte vložiť spudger do medzery medzi predným panelom a krytom, asi 3 cm od okraja, a potom ho silno zatlačiť smerom k stredu na odomknutie. Súčasne kryt spredu mierne nadvihnite.

Krok 4

Odklopte predný kryt.

Odstráňte kryt. Pri modeli s bočnými otvormi ho môžete šikmo vytiahnuť smerom dopredu. Pri druhom modeli ho musíte najprv mierne posunúť dozadu, aby sa vyháčkoval, a potom ho nadvihnúť.

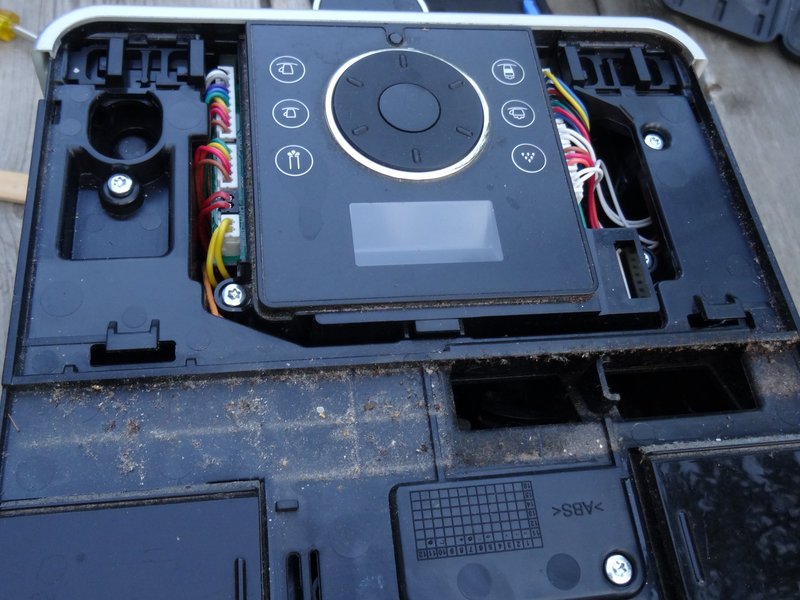

Krok 5

💡 Poznámka: Takto to vyzerá po odstránení oboch viek. Nahromadilo sa veľa nečistôt.

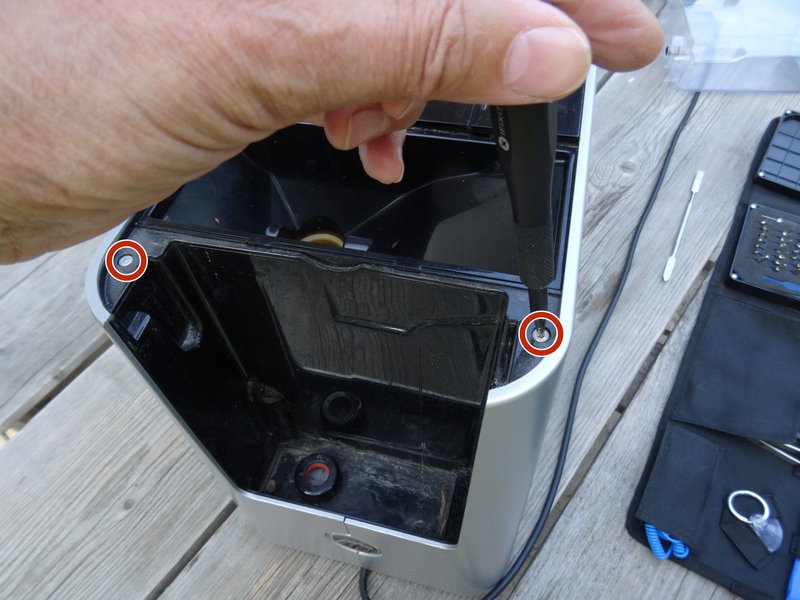

Bočné panely

💡 Poznámka: Bočné diely sa vysúvajú smerom dozadu. Sú však zaistené dvoma skrutkami a zámkom v hornej časti a klinovitou západkou po stranách.

Odskrutkujte dve skrutky T15 Torx, ktoré zaisťujú bočné panely v hornej časti.

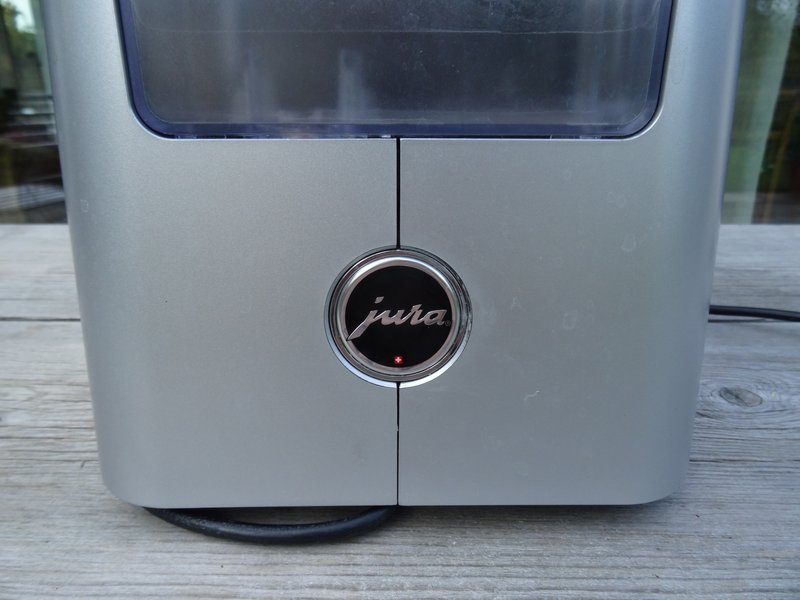

Krok 7

Zámok sa nachádza pod logom Jura na zadnej strane. Otočte ho proti smeru hodinových ručičiek asi o 20 stupňov a potom ho môžete odstrániť.

Bohužiaľ, tento bol veľmi zaseknutý. Na tomto zariadení nepomohla ani prísavka, ani pevná lepiaca páska. Tu bol otvorený trochu rustikálnejšou metódou.

Vyvŕtali sa dva malé otvory niekoľko milimetrov hlboké a potom sa dovnútra zaskrutkovali dve malé skrutky. Logo sa nakoniec podarilo otočiť a odstrániť pomocou klieští.

Krok 8

Takto to vyzerá zvnútra. Zámok je zaistený skrutkou s oválnou hlavou. Vyzerá ako nit. Na otvorenie potrebujete špeciálny bit s oválnou hlavou, v prípade núdze môžete použiť kliešte.

Odskrutkujte skrutku s oválnou hlavou.

Zatlačte zámok pevne nahor, čo najviac sa dá.

Krok 9

💡 Poznámka: Bočné diely sú v hornej aj dolnej časti držané tromi háčikmi. Preto sa musia na uvoľnenie posúvať dozadu. Sú však zaistené proti posunu klinovitými zárezmi v prednej časti. V ďalšom kroku je ukázané, ako ich uvoľniť.

Zárezy je potrebné vysunúť z otvorov. Nachádzajú sa na oboch stranách v hornej aj dolnej časti asi 1,5 cm od okraja a 7 cm od prednej hrany.

Takto vyzerajú klinovité zárezy.

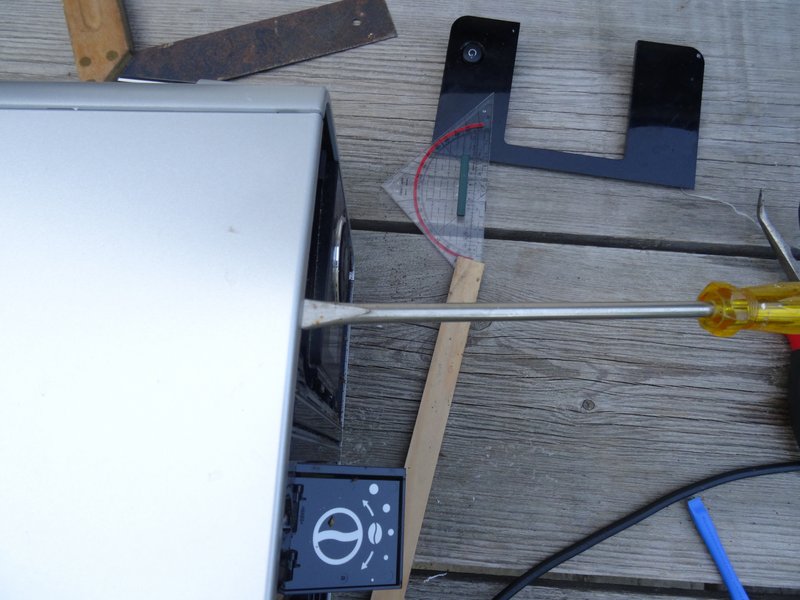

Krok 10

Položte kávovar na bok.

Vypáčte bočný panel asi 7 cm od prednej hrany, približne 3 mm do výšky. Tým sa západka vysunie zo svojho otvoru. Použite pevný nástroj, najlepšie plastový.

Poloha klinovitého zárezu: 7 cm od prednej hrany, 1,5 cm od horného alebo dolného okraja.

Nástroj nechajte na mieste. Vložte otváraciu plôšku 7 cm od prednej hrany tak, aby sa klinovitý zárez už nemohol zasunúť späť do otvoru. Vytiahnite nástroj.

Rovnakým spôsobom vložte ďalšiu otváraciu plôšku na opačnom okraji.

💡 Poznámka: Teraz sú oba zárezy voľné a bočný diel je možné posunúť v ďalšom kroku.

Krok 11

Zatlačte bočný panel pevne dozadu. Môže sa trochu zaseknúť a bude potrebné pomôcť si plastovým páčidlom.

Zložte bočný panel a odložte ho.

Zopakujte postup pre druhý bočný panel.

Krok 12

Uvoľnite západky na hornej strane vnútorného krytu.

Sklopte vnútorný kryt nadol a vyberte ho. Teraz je viditeľná varná jednotka.

💡 Poznámka: Tento kryt sa nenachádza na všetkých modeloch.

Tretí obrázok ukazuje pohľad z druhej strany.

Krok 1

Prevodový motor sa nachádza za elektronikou. Najprv je potrebné uvoľniť prístup.

Odpojte káble v hornom rade. Nezabudnite si poznačiť, ktorý konektor bol zapojený kde.

Odpojte aj káble na ľavej strane.

Z dolného radu stačí uvoľniť konektor (tu modro-červený), ktorý patrí k motoru.

Odskrutkujte tri skrutky Torx T10, ktoré držia box na mieste.

Box odložte nabok.

Krok 2

Motor je pripevnený dvoma skrutkami Torx T20. Odskrutkujte ich. Skrutky sú zaistené lepidlom na závity. Použite ho aj pri spätnej montáži.

Odpojte konektor z enkodéra.

Opatrne vyberte motor.

Odpojte prepojovacie vodiče.

Krok 3

Chyba je jasne viditeľná: upevňovacie očko sa vytrhlo.

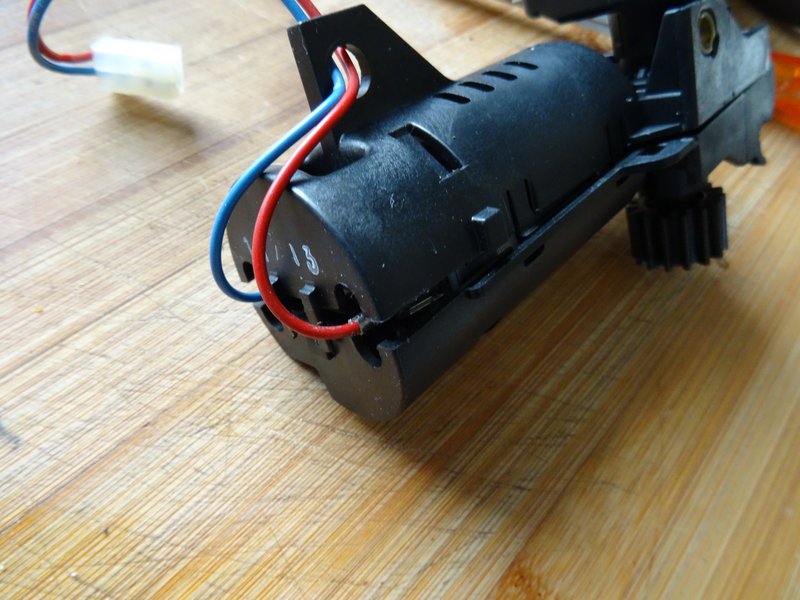

Krok 4

Odopnite konzolu z enkodéra a vyberte enkodér.

Odpojte dva prepojovacie vodiče.

Preneste diely na nový motor.

Záver

Pri spätnej montáži postupujte v opačnom poradí krokov.
