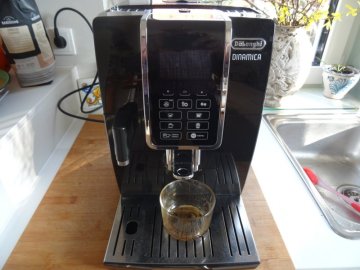

Výmena spodného solenoidového ventilu na Ecam 350.55

Ak káva prestala vytekať, môže byť porucha jedného zo solenoidových ventilov. Na overenie môžete použiť testovací režim, v ktorom budete počuť tiché klikanie ventilov. Ak kliknutie nepočujete, ventil je pravdepodobne pokazený.

Poznámka: Otvorenie je znázornené na inom modeli; existujú mierne vizuálne rozdiely.

Čo potrebujete

Náročnosť: Stredná | Odhadovaný čas: 15-30 minút

Nástroje

• Skrutkovač Torx T20

Postupový návod na opravu

Krok 1

⚠️ Upozornenie: Odpojte napájací kábel!

Odstráňte všetky príslušenstvá ako nádržku na vodu, zásuvku na usadeniny, varnú jednotku.

Otočte zariadenie zadnou stranou k sebe.

Odstráňte päť bezpečnostných skrutiek Torx T20.

💡 Tip: Malá prekážka: Tieto skrutky majú v strede kolík, takže skrutkovač musí mať otvor.

Krok 2

Vyberte zadný kryt.

Okamžite uvidíte nasledujúce komponenty:

mlynček

čerpadlo

prietokomer

Krok 1

Posuňte bočný panel dozadu približne o 1,5 cm.

Panel zdvihnite.

Odkryjú sa nasledujúce komponenty:

Ohrievač

Expanzná nádoba

Prevodovka

Parný ventil

Krok 1

💡 Tip: Spodný solenoidový ventil sa nachádza na ľavej spodnej strane zariadenia.

Vytiahnite sponku medzi solenoidovým ventilom a prepúšťacím ventilom.

Zdvihnite prepúšťací ventil nahor.

Medzi nimi je tesnenie. Pravdepodobne zostane zaseknuté v prepúšťacom ventile. Odstráňte ho a nahraďte novým.

Krok 2

Vytiahnite ventil spolu s gumovou manžetou smerom od stroja k sebe.

Všimnite si, ako sú pripojené káble, a odstráňte všetky ploché konektory.

Odstráňte svorky a vyberte hadice.

Medzi nimi je tesniaci krúžok. Pravdepodobne zostane zaseknutý v solenoidovom ventile. Odstráňte ho a nahraďte novým.

Krok 3

Vyberte ventil z gumového púzdra.

Na pravej strane ventilu je čierna uhlová spojka. Vytiahnite sponku a odstráňte uhlovú spojku. Táto sponka je o niečo väčšia ako ostatné. Medzi nimi je tiež tesnenie, ktoré by ste mali neskôr vymeniť

💡 Tip: Môžete sa pokúsiť ventil otvoriť, vyčistiť ho a sprevádzkovať. Ak má cievka ventilu odpor približne 2 kOhm, môže opäť fungovať. Pravdepodobne ho však budete musieť vymeniť.

⚠️ Upozornenie: Pri inštalácii nového ventilu dávajte pozor na smer prúdenia; prúdenie smeruje k čiernej značke alebo je označené šípkou. Ak ho nainštalujete nesprávne, zariadenie nebude fungovať.

Záver

Pri opätovnej montáži zariadenia postupujte podľa krokov v opačnom poradí.
