Výmena tesnení varnej jednotky DeLonghi ECAM Series

Varná jednotka kávovarov DeLonghi ECAM Series je utesnená tromi O-krúžkami. Tieto pokyny ukazujú, ako ich vymeniť.

Čo potrebujete

Obtiažnosť: Stredná | Odhadovaný čas: Bez odhadu

Nástroje

• Krížový skrutkovač

Súčiastky

• O-krúžok deLonghi
• Vazelína na sparovaciu jednotku
• Sada sparovacej jednotky DeLonghi ECAM (kompletná sada na repas)

Krok za krokom návod na opravu

Krok 1

Vypnite prístroj, aby sa varná jednotka presunula do pozície na vybratie.

⚠️ Pozor: Odpojte napájací kábel.

Vyberte nádrž na vodu a zberač na zvyšky.

Otvorte kryt za nádržou na vodu.

Stlačte súčasne obe červené tlačidlá a vytiahnite varnú jednotku.

Krok 2

Položte zariadenie na bok, aby ste mali ľahký prístup k hornému varnému piestiku.

⚠️ Odskrutkujte dva krížové skrutky.

Odnímte čierny plastový kryt z horného varného piestika, pričom si zapamätajte orientáciu pre neskoršie zmontovanie.

Vyčistite všetko pod krytom aj samotný kryt.

Nový O-krúžok mierne natrite potravinárskym silikónovým tukom a vymeňte horný O-krúžok.

Naskrutkujte kryt späť.

Krok 3

⚠️ Odskrutkujte spolu štyri krížové skrutky na prednej a zadnej strane varnej jednotky.

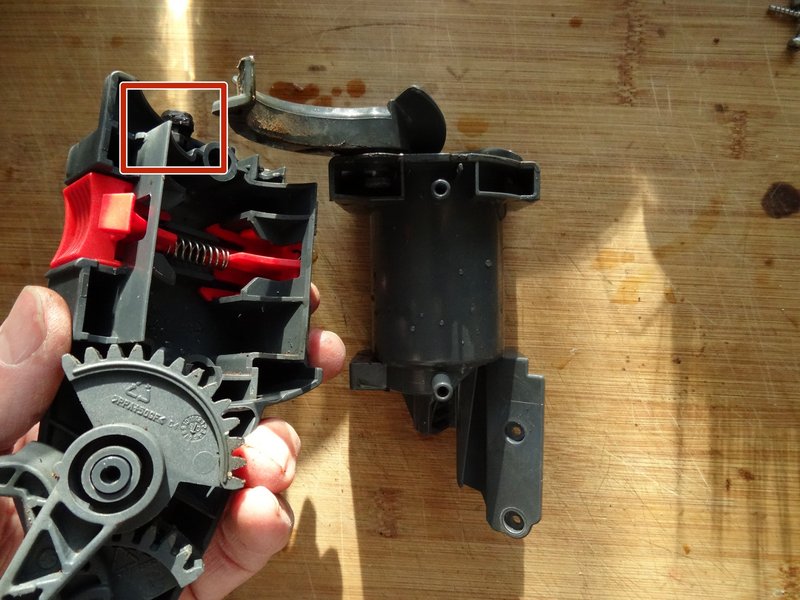

Krok 4

Teraz opatrne oddeľte prednú a zadnú časť.

⚠️ Dávajte pozor na malý čierny gumový nárazník s päťuholníkovým profilom. Toto je doraz pre zberač zvyškov. Často vypadáva. Pri opätovnom zmontovaní ho vložte medzi obe polovice telesa.

Lopatka na výlisy v hornej časti je napätá torznou pružinou, dávajte na to pozor pri odstraňovaní.

💡 Poznámka: Pri montáži musíte najprv vložiť pružinu lopatky, potom na ňu položiť lopatku široko otvorenú a potom ju otočiť. Až potom je možné obe polovice znovu pritlačiť.

Poznačte si polohu dvoch pák so zubami v dolnej oblasti a polohu piesta pre neskoršiu montáž. Potom ich stiahnite.

💡 Poznámka: Obrázky 2 a 3 zobrazujú dve koncové pozície pák. Obr. 2 zobrazuje pozíciu, keď je piestik zapustený v hornej časti.

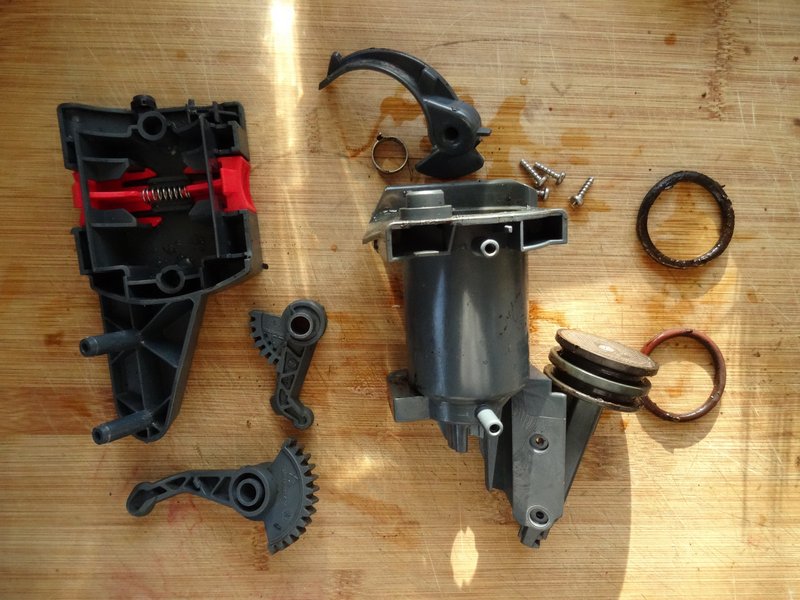

Krok 5

Vytlačte piestik nahor a von.

Odstráňte staré O-krúžky.

Krok 6

Odskrutkujte krížovú skrutku na varnom site.

Zložte varné sito.

Krok 7

⚠️ Ventil na krému sa nachádza v spodnej části nádobky pod plastovým krytom. Pri tejto príležitosti by ste ho mali tiež skontrolovať a vyčistiť.

💡 Poznámka: Kryt je veľmi tesný a ťažko sa odstraňuje.

Vypáčte kryt ostrým nástrojom. Nástroj striedavo prikladajte k výstupkom. Potrebujete veľa trpezlivosti.

Vyberte časti ventilu na krému.

Dôkladne vyčistite všetky časti varnej jednotky. Nainštalujte dva nové O-krúžky na piestik.

O-krúžky a osi pohyblivých častí mierne natrite potravinárskym silikónovým tukom.

Krok 8

Piestik musí byť vložený ako je znázornené, zuby musia zapadnúť do zubovej lišty. Piestik sa potom uzavrie zapustene v hornej časti.

⚠️ Skontrolujte, že sa piestik pohybuje plynule a správne dosahuje obe koncové pozície. Uistite sa, že páka pre vysúvač kávy spočíva na vnútornej strane malého gumového nárazníka a je ľahko pohyblivá.

Záver

Postupujte v opačnom poradí, aby ste zariadenie zmontovali späť.
